搅拌和泡沫对上置式超声波液位计测量的影响

超声波液位计测量液位原理：

超声波液位计换能部分利用压电陶瓷作为超声波脉冲的发射器和接收器，当在压电陶瓷两端加上一定电压的时候，压电陶瓷受激励振动产生超声波脉冲，接着超声波换能器转入接收状态对已收到的超声波回波脉冲进行分析。*先需要监测接收是否是所发出的超声波脉冲的回波，如果是，则检测声波的行程时间，然后由处理单元把时间转换为距离和液位，再由输出单元进行输出。超声波液位计工作时，高频脉冲声波由换能器发出，遇被测物体表面被反射，折回的反射回波被同一换能器接收，转换成电信号。脉冲发送和接收之间的时间与换能器到物体表面的距离成正比，声波传输的距离S与声速C和传输时间T之间的关系可以用公式表示：S=CⅩT/2。

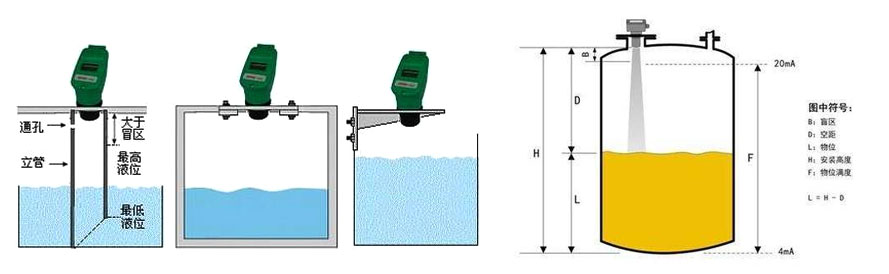

安装超声波液位计时必须考虑超声波液位计的盲区问题。当液位进入盲区后，超声波变送器就无法测量液位了，所以在确定超声波液位计的量程时，必须留出50公分的余量，安装时，变送器探头必须高出高液位50公分左右。这样才能保证对液位的准确监测及保证超声波液位计的安全。

在实际使用中，因为安装时考虑不周，液位计被水淹没，致使液位计完全损坏

1)仪表安装高度，应小于选购仪表的量程。

2)换能器发射面到最高液位的距离(即盲区)，应大于选购仪表的盲区。

3)换能器的发射面应该与液体表面保持平行。

4)换能器的安装位置应尽量避开正下方进、出水口等液面有剧烈波动的位置。

5)若池壁或罐壁不光滑，仪表需离开池壁或罐壁1.0m以上。

6)自身虽然带有防雷器件，但仪表在多雷地区使用时最好在仪表的进出线端另加装专用的防雷装置。

7)在特别炎热、寒冷的地方使用，即周围环境温度有可能超出仪表的工作要求时，最好在仪表周围加设防高低温装置。

搅拌和泡沫对超声波液位计的影响

1.搅拌对超声波液位计影响：

现场容器常常有搅拌，液体波动比较大，影响超声波液位计的测量;该种情况下可以适当降低搅拌器的转速、或将探头偏离搅拌中心;还可以安装静管，从而有效消除因搅拌器搅拌对液位测量产生的影响。

2.泡沫对超声波液位计影响：

在用超声波液位计来测量液位的过程中，经常会遇到泡沫的干扰。泡沫按照属性可以分为：干、湿、中性、重型四种。

干泡沫和湿泡沫能将超声波反射回来，故用超声波液位计来测量无影响;中性泡沫则会吸收和扩散部分超声波，因而会减弱超声波的反射，导致回波不稳定。因此当介质表面为稠而厚的泡沫时，超声波液位计的测量误差会较大，甚至无法测量。

除了上置式超声波液位计，还有一类利用超声波原理进行测量的仪表是外测式液位计，又称为外贴式液位计、外贴式超声波液位计。与上置式的区别是，外测式是贴在罐底的水平位置，利用超声穿透罐底到达气液分界面返回回波并计算液位的高度来测量液位的。
