导波雷达液位计在有泡沫和搅拌介质中的应用

导波雷达液位计是一种常用的雷达液位计，导波雷达液位计在含泡沫液体和搅拌罐中的测量拾使用导波管或旁通管安装，可以避免容器内障碍物、泡沫、液体表面波动大对测量的影响。于以下场合，推荐使用导波管或旁通管。

1、有导电性的泡沫存在；

2、液面波动剧烈；

3、安装位置处有太多障碍物存在；

4、测量内浮顶罐中的液体（如石油化工行业种的某些介质）；

5、介电常数过小的介质；

注：过于粘稠的介质不能用导波管或旁通管来进行测量；

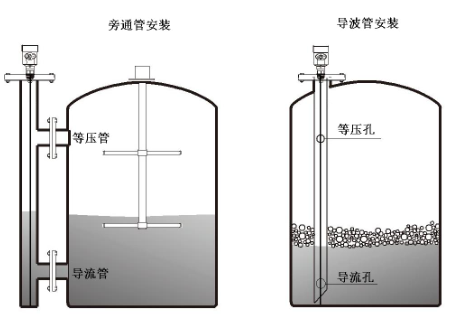

导波雷达物位计对导波管或旁通管的要求

1、导波管或旁通管必须为导体；

2、导波管或旁通管的内径不得＜50mm；

3、导波管或旁通管必须竖直；

4、导波管或旁通管须内壁光滑，避免大的焊缝和裂缝，粗糙度必须优于±0.1mm；

5、导波管或旁通管内径不允许突变，如有突变需小于1mm；

6、导波管底部必须开口；

7、导波管安装时须在液位可能到达的最高处以上开一个等压孔，等压孔直径(5～10)mm；

8、当罐内有多种混合液体介质时，多个导流孔/管有利于液体在罐内和管中自由流动；

9、当罐内有多种混合液体介质时，多个导流孔/管的间距须小于最小分层厚；

10、旁通管安装时顶部等压管位置需高于罐内液体可能到达的最高处；

11、旁通管安装时底部导流管位置需低于罐内液位可能到达的最低处；
