磁致伸缩液位计的工作原理

一、工作原理

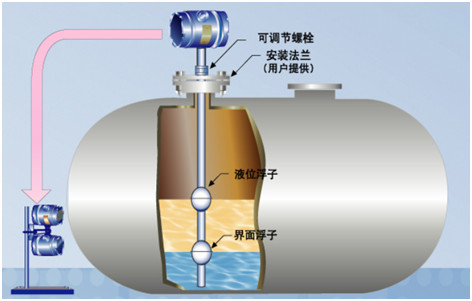

磁致伸缩液位计主要有三部分组成：电子变送器、浮球、探测杆。工作时浮球沿导管随液面上升或下降，浮球内装有永久磁铁，并在周围形成磁场；电子变送器定时发出电流脉冲，称起始脉冲，该脉冲沿磁致伸缩线向下传播，在向下运动中其周围也产生一个磁场；两磁场相遇瞬间产生一个扭力，作用于磁致伸缩线上，形成一个返回脉冲。该脉冲以固定的速度向上传播，并被电子变送器所接收。利用韦德曼效应原理（磁致伸缩工作原理），通过现代先进的电子技术手段，测量起始脉冲与返回脉冲之间的时间间隔即可精确的测出液位高度。这一方式原理生产的液位计是目前测量液位领域最为精确、简单，性能稳定、可靠、成熟的产品。尤其是在小量程、常温、常压这类普通环境下更独具优势，是其它测量方法不可比的。

二、磁致伸缩液位计优点：

1.安装方便、维护简单，适用于各种罐、槽、球形容器的液位测量，并且安装过程中不影响生产。

2.可靠性强：磁致伸缩液位计采用磁致伸缩工作原理，无机械可动部分，故无摩擦，无磨损；变送器和探测杆密封于导管内，和测量介质非接触，传感器工作可靠，寿命长。

3.精度高：磁致伸缩液位计工作中通过测量起始脉冲和终止脉冲的时间来确定被测液位移量，因此测量精度高，分辨率优于0.01%FS，这是用其它传感器难以达到的精度。

4.安全性好：磁致伸缩液位计的防爆性能高，本安防爆，使用安全，避免人工测量所存在的不安全性。

5.便于系统自动化工作：磁致伸缩液位计的二次仪表采用标准输出信号，便于微机对信号进行处理，容易实现联网工作，提高整个测量系统的自动化程度。
