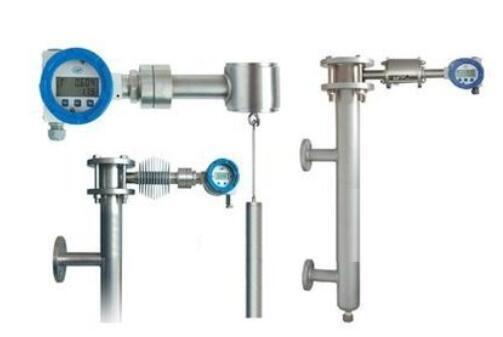

浮筒液位计是根据阿基米德定律和磁耦合原理设计而成的液位测量仪表，悬挂在测量弹簧上的位移筒体沉浸在被测液体中，基于位移测量原理仪表，其作用力与排开液体质量成正比。可用来测量液位、界位和密度，负责。 上下限位报警信号输出。根据液位高低，筒体浸入深度不同，向上浮力发生变化，测量弹簧将要作相应延伸，以达到测量结果。专用于测量压力容器内液位，
基于位移测量原理，悬挂在测量弹簧上的位移筒体沉浸在被测液体中，并受到阿基米德向上浮力作用，其作用力与排开液体质量成正比。根据液位高低，筒体浸入深度不同，向上浮力发生变化，测量弹簧将要作相应延伸，以达到测量结果。
浮筒液位计的结构和工作原理
浮筒液位计由四个基本部分组成浮筒、弹簧、磁钢室和指示器。

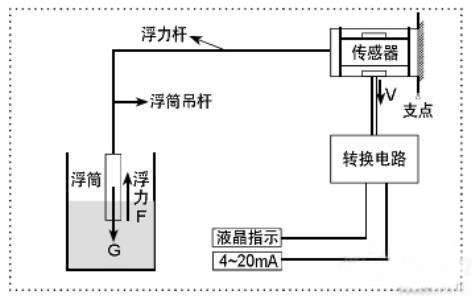

工作原理：浸在液体中的浮筒受到淫管液位计向下的重力，向上的浮力和弹簧弹力的复合作用。当这三个力达到平衡时，浮筒就静止在某- -位置。当液位发生变化时，浮筒所受浮力相应改变，平衡状态被打破， 从而引|起弹力变化即弹簧的伸缩，以达到新的平衡。弹簧的伸缩使其与刚性连接的磁钢产生位移。这样，通过指示器内磁感应元件和传动装置使其指示出液位。限位开关的仪表即可实现液位信号的报警功能。

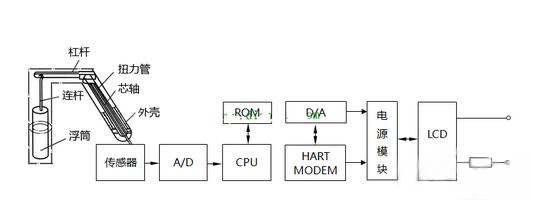

浮筒液位计由检测、转换、变送三部分组成;检测部分由浮筒、连杆组成;转换部分由杠杆、扭力管组件、传感器组成;变送部分由CPU、A/D、D/A及LCD显示器组成。如图1所示。浮筒浸没在外浮筒内的液体中，与扭力管系统刚性连接，外浮筒内液体的位置，或界面高低的变化，引起浸没在液体中的浮筒的浮力变化，从而使扭力管转角也随之变化。液位越高时，浮筒所受浮力越大，扭力管所受的力矩就越小，扭角也越小;反之则越大。扭角的变化被传递到与扭力管刚性连接的传感器，使传感器输出电压变化，被放大转换为4-20mA电流输出。
液位计可对密闭容器内液位高度实现真正非接触测量。 声呐传感器（探头）安装于被测容器外壁的正下方（底部），不需对被测容器开孔，安装简易，可以实现在线安装。可对高温、高压密闭容器内的各种有毒物质﹑强酸﹑强碱及各种纯净液体的液位进行精确测量。液位计对液体介质和容器的材质无特殊要求，并采用隔爆设计，满足防爆要求，可广泛使用。
