钢带液位计的工作原理

钢带液位计是一种传统的液位计。它是利用力学平衡原理设计制作的。

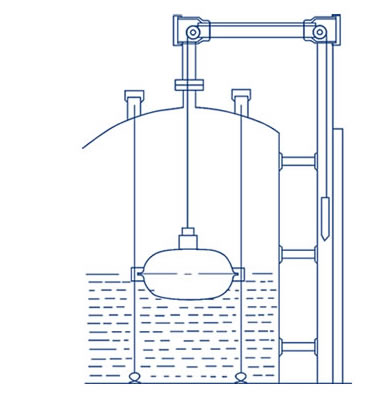

它是由液位检测装置、高精度位移传动系统、恒力装置、显示装置、变送器装置以及其他外设构成。钢带液位计浸在被测液体中的浮子受到重力W，浮力F和由恒力装置产生的恒定拉力T的作用，当三个力的矢量和等于零时，浮子处于准平衡静止状态。力学平衡时的浮力是准恒定的(浮子浸入液体的体积V为恒定值)。 当液位改变时，原有的力学平衡在浮子受浮力的扰动下，将通过钢带的移动达到新的平衡。液位检测装置(浮子)根据液位的情况带动钢带移动，位移传动系统通过钢带的移动策动传动销转动，进而作用于计数器来显示液位的情况。 变送器把这种液位情况转换成标准电信号，通过信号线输出。这种电信号可以驱动其他控制设备。
