一、安装前的准备工作
1.调试前，需确保储罐内液位高度大于1m，液位满足直径校准条件。
2.了解储罐内部结构及管线排布，获取罐体直径、量程、壁厚等信息。
3.所需工具：一字螺丝刀（3*75mm），剥线钳（7mm²），手工刀，活动扳手（≥10寸），内六角（M5），DC24V电源。
4.工具准备齐全后对产品进行开箱检查，核对装箱清单，确定物料是否齐全。
二、探头安装位置选择
根据储罐设备图，选择探头最佳安装点：
1.探头安装的基本原则
测量探头指向和液面完全垂直，校准探头指向与液面平行。
探头安装位置尽可能远离进出液口和焊缝。
探头指向正前方无管线等遮挡物。
2.不同罐型，探头安装位置选择
卧罐：测量探头必须安装在储罐的正下面最底部位置（探头安装倾斜会导致盲区加大和测量不稳定）；校准探头安装在罐高1/2处的水平直径位置。
立罐：测量探头安装在底板处，并尽可能远离罐壁，距离罐壁边缘至少10cm以上。校准探头可安装在罐体高度1m以上的水平直径位置。
球罐：测量探头可安装在最底部的人孔法兰上，如果罐内沉淀较多，可在人孔法兰旁边安装，探头应尽可能靠近人孔。校准探头安装于球罐的赤道位置。
三、探头安装调试步骤
测量探头安装调试
打磨罐壁
选定探头安装位置后（去除安装处的储罐防护物），用砂纸将此处罐壁表面打磨处理干净。要求打磨出不小于探头座直径的圆形平面，表面应光滑平整，无油污，无细小颗粒。
如步骤1所示：

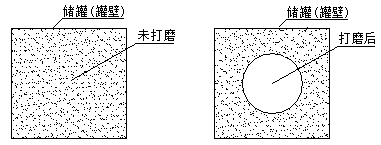

砂纸打磨罐壁
涂抹硅脂
从探头座中取出探头，在探头前表面和罐壁打磨处分别均匀地涂抹一层硅脂（1-2mm厚）。
如步骤2所示：

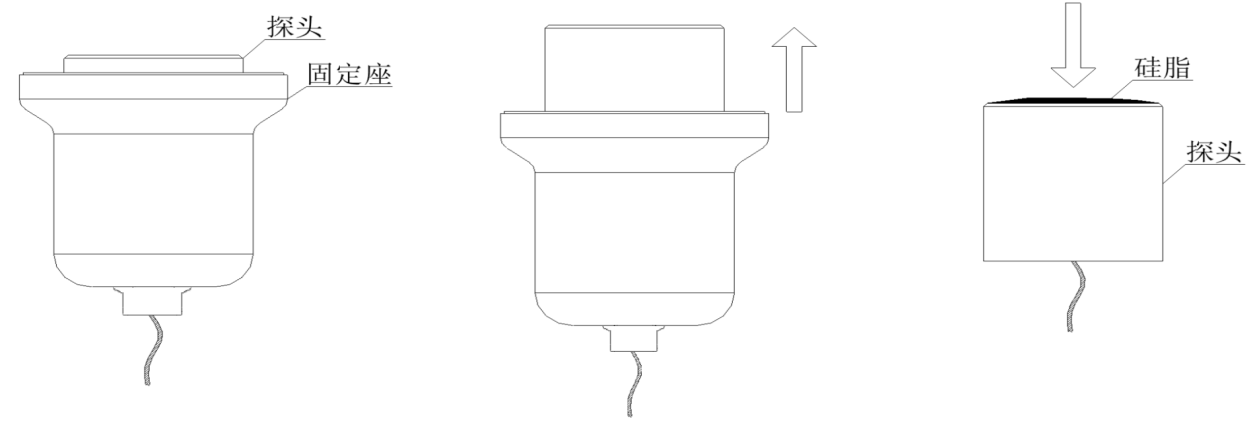

取出探头、涂抹硅脂
安装测量探头
将探头贴在打磨后的光滑区域，然后用力压紧探头并慢慢转动；
如步骤3所示：

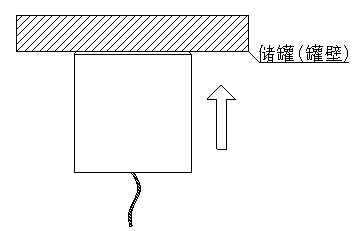

探头紧贴罐壁
探头掉落地面可能造成永久性损坏，一定要做好保护措施。
硅脂可使探头直接吸附在罐壁上，为了防止探头掉落摔坏，可用手轻轻托住探头；或在安装处临时固定一下探头端的探头线，防止探头跌落到地面；如果探头安装位置很低，也可在其正下方垫一些柔软的泡沫海绵，避免探头直接跌落在地面上。
