调频连续波雷达与普通雷达的区别

1.普通脉冲雷达（PTOF）
传统的雷达物位计是利用超高频电磁波经天线向被测容器的液面发射，当电磁波到达液面后反射回来，被同一天线接收并检测出发射波及回波的时差，从而计算出液面高度。

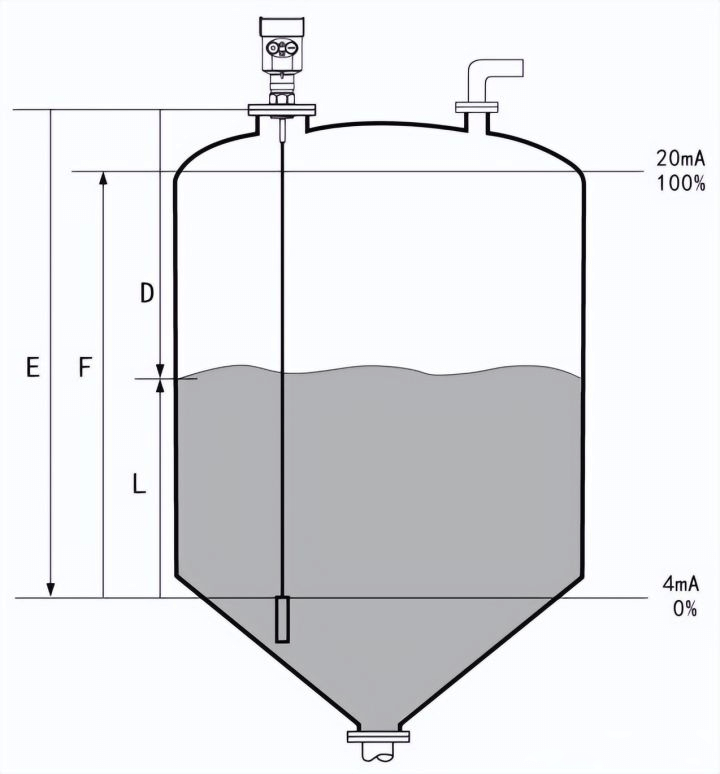

雷达物位计采用发射--反射--接收的工作模式。雷达物位计的天线发射出电磁波，这些波经被测对象表面反射后，再被天线接收，电磁波从发射到接收的时间与到液面的距离成正比，关系式如下：
D=CT/2
式中 D——雷达物位计到液面的距离
C——光速
T——电磁波运行时间

雷达物位计记录脉冲波经历的时间，而电磁波的传输速度为常数，则可算出液面到雷达天线的距离，从而知道液面的液位。
由于该液位计是靠时间来计算数值的，一般是采用时间拓展技术，并采用多次测量求均值方法获得最终结果；此技术决定了其精度为5~1mm。对于一些精度要求非常高的工况，这个精度距离达到计量的要求，还有一定差距。

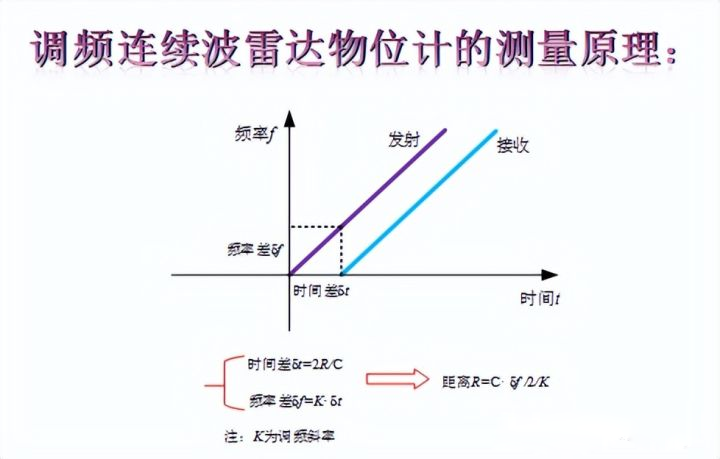

2.调频连续波雷达（FMCW）
我司最新研发的调频连续波雷达，该信号从天线发出，经被测介质反射后，回波由天线接收。发射的信号频率与回波接收的频率差与测量距离成正比。通过FFT后频率差呗转化为频谱差，进而换算出测量距离。总量程减去测量距离，即为实际的液位高度。
