磁致伸缩液位计（传感器）的测量原理及优缺点

磁致伸缩液位计的测量原理是什么？磁致伸缩液位计有什么优点和缺点？

1.    测量原理

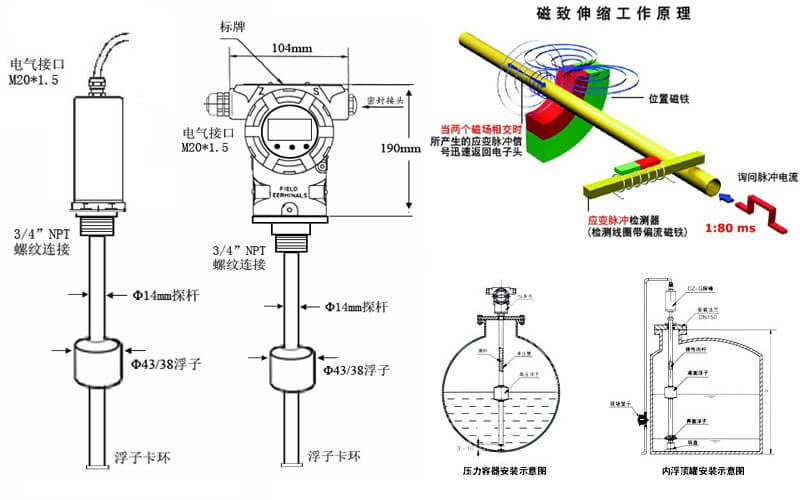

磁致伸缩液位传感器部分是基于磁致伸缩原理设计的， 它由敏感波导丝、波导管、活动磁铁及发射电脉冲信号和接 收返回信号的电子部件构成, 当电子探头中脉冲微波发生器 产生的电脉冲沿钢管内的波导丝传递时，电脉冲同时伴随产 生一个垂直于波导丝的环形磁场以光速速度沿波导丝传递。 当脉冲环形磁场与磁浮子磁场相遇时，二者的磁场矢量相叠 加形成螺旋磁场，产生瞬时扭力并在波导丝上形成一个机械 扭力波，此扭力波以光速速度返回到电子探头，使线圈两端 产生脉冲感应。通过测量出发电脉冲与扭力波返回产生的感 应脉冲之间的时间差，就可以精确地计算出被测液面高度。 同时将温度传感器置于测杆内，便可连续测定介质温度。

2．特点

● 广泛应用于高温高压液体、腐蚀性液体环境中； 杆式探杆最大测量距离 6 米，温度范围：-40-400℃； 缆式探杆最大测量距离 20 米； 对于腐蚀性液体采用特氟龙、PTFE 探杆和浮子； 对于分层液体可以同时测量界位和液位；

● 高精度，±0.5mm 或±mm；

● 高分辨率，响应快，

● 多种数据输出方式选择；4-20mA 模拟信号 Modbus RS485

● 多种输出方式可供选择；

● 具有反向极性保护功能；

● 防雷击、防射频干扰,安装方便、不需定期标定和维护；

磁致伸缩液位计优缺点：

优点：

1.磁致伸缩液位计适合于高精度要求的清洁液位的液位测量，精度达到1mm。

2.可应用于两种不同液体之间的界位测量。

3.有极高的分辨率，可以做到微米级。

4.防爆型智能电子线路设计可计算出容积量

5.磁致伸缩液位计可动部件为浮子，维护量低。

在短量程测量上相对雷达等液位计其性价比高。

缺点：

1.抗电磁辐射干扰能力差（不建议用在电厂等强电磁辐射的场所）。

2.必须是接触式测量。

3.介质直接接触，浮球密封要求要严格，不能测量粘性介质。

4.安装受限。较高的安装、维护要求，市场普及不够广。
