差压式液位计的工作原理是什么？差压式液位计有哪些优缺点？差压式液位计常用故障如何处理？
差压式液位计的优缺点
优点：差压式液位测量无机械磨损，结构简单，便于操作维护，适合大多数常温常压的场合。
缺点：由于原理限制这种液位计是先测出压力再转化为液位，精度不是很高
当容器内有蒸汽时会在负相引压管内冷凝成液体，造成严重测量误差，需要在引压管装储液罐，定期进行人工排液；
天气寒冷时引压管内的液体容易凝固，需要进行伴热保温；
投用时麻烦，须在变送器引压管中注满水或等水蒸汽凝结充满引压管后才能准确投用；
测量的综合误差大，变送器测量微差夺的精确度有限，再加上取样管路中液柱的不稳定等因素致使实际测量的综合误差较大。
差压式液位计故障判断
利用液柱产生压力来测量液位高度的装置被称为差压式液位计，差压变送器、双法兰差压变送器、单法兰液位变送器和投入式液位变送器是常见差压式液位计。液位参数的变化速度与容器的容积有很大的关联，这应根据实际情况来判断液位的变化速度是否正常。如锅炉汽包水位（常用差压变送器测量汽包水位）变化就很快，但液体储罐的液位变化就较缓慢。液位显示突然出现大的变化和波动，如指示最大或最小时，则差压式液位计出故障的可能性很大。
当液面显示值达到最大或最小时，应先检查差压式液位计，如果变送器正常，则大多为显示仪表有故障。如果变送器的输出与显示仪表的显示一致时，可将液位控制系统改为手动操作，即人工改变调节阀的开度，来观察液位有无变化，液位有变化一般为工艺的原因，没有变化则差压式液位计有故障。
液位记录曲线波动很大且快时，有可能是调节器的PID参数整定不当，或参数有了改变。差压式液位计的阻尼没有调好，导压管路泄漏都有可能引起液位记录曲线波动。
测量液位最怕的是出现虚假液位，可将控制系统切换到手动操作，然后对差压式液位计及系统进行检查或校正，并检查所有导压管路、阀门有没有问题，直接找出问题所在。
差压式液位计故障检查及处理：
1、液位显示不正常或不变化故障的检查及处理方法

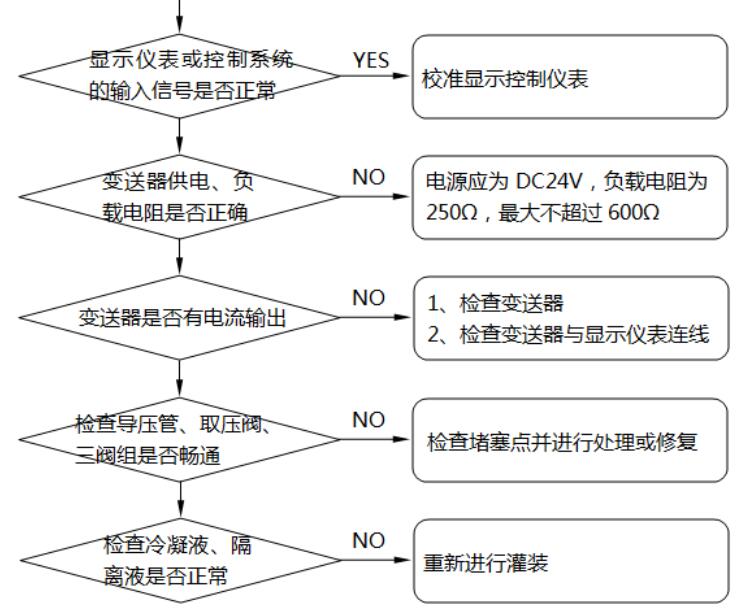

图1 差压式液位计显示不正常或不变化故障的检查及处理示意图
2、差压式液位变送器常见故障及处理
如果液位测量中显示出现异常，应先确定是工艺液位异常还是测量系统问题。如确认是测量系统问题，则应根据故障现象来分析故障原因。差压式液位变送器常见故障及处理方法见表1

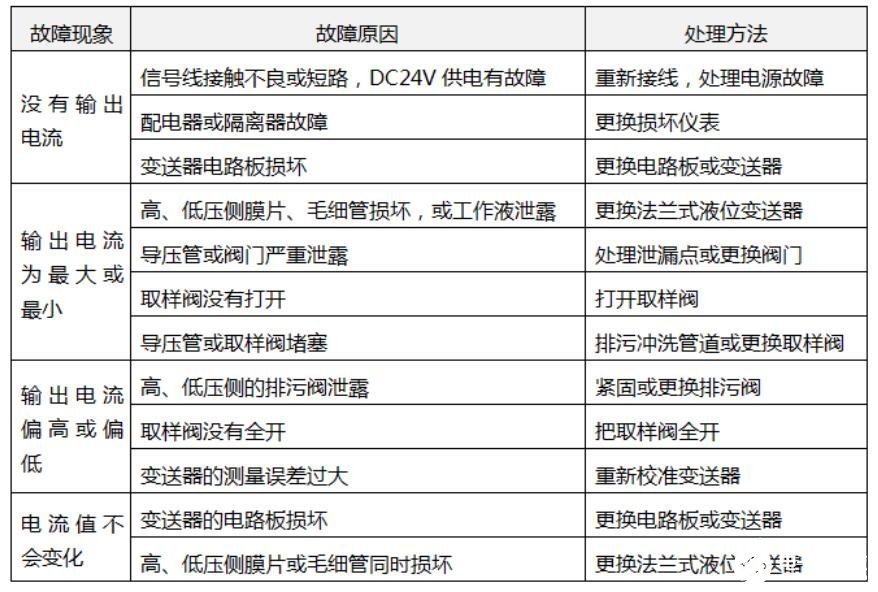

表1 差压式液位变送器常见故障及处理方法
