两线制/三线制/四线制的原理是什么？两线制/三线制/四线制之间有什么区别？
两线制变送器诞生后才有了几线制的区分。两线制、三线制、四线制其实就是指各种输出为模拟直流电流信号的变送器，其工作原理和结构上的区别，而并非只指变送器的接线形式。
这是电子放大器在仪表中广泛应用的结果，放大的本质就是一种能量转换过程，这就离不开供电。因此最先出现的是四线制的变送器；即两根线负责电源的供应，另外两根线负责输出被转换放大的信号(如电压、电流、等)。DDZ-Ⅱ型电动单元组合仪表的出现，供电为220V.AC，输出信号为0--10mA.DC的四线制变送器得到了广泛的应用,目前在有些工厂还可见到它的身影。
七十年代我国开始生产DDZ-Ⅲ型电动单元组合仪表，并采用国际电工委员会(IEC)的:过程控制系统用模拟信号标准。即仪表传输信号采用4-20mA.DC,联络信号采用1-5V.DC，即采用电流传输、电压接收的信号系统。采用4-20mA.DC信号，现场仪表就可实现两线制。但限于条件，当时两线制仅在压力、差压变送器上采用，温度变送器等仍采用四线制。现在国内两线制变送器的产品范围也大大扩展了，应用领域也越来越多。同时从国外进来的变送器也是两线制的居多。
两线制的原理
如果变送器在设计上满足了上述的三个条件，就可实现两线制传输。所谓两线制即电源、负载串联在一起，有一公共点，而现场变送器与控制室仪表之间的信号联络及供电仅用两根电线，这两根电线既是电源线又是信号线。两线制变送器由于信号起点电流为4mA.DC，为变送器提供了静态工作电流，同时仪表电气零点为4mA.DC，不与机械零点重合，这种“活零点”有利于识别断电和断线等故障。而且两线制还便于使用安全栅,利于安全防爆。
两线制变送器如图一所示，其供电为24V.DC，输出信号为4-20mA.DC，负载电阻为250Ω，24V电源的负线电位最低，它就是信号公共线，对于智能变送器还可在4-20mA.DC信号上加载HART协议的FSK键控信号。
三线制的原理
有的仪表厂为了减小变送器的体积和重量、并提高抗干扰性能、减化接线，而把变送器的供电由220V.AC改为低压直流供电，如电源从24V.DC电源箱取用，由于低压供电就为负线共用创造了条件，这样就有了三线制的变送器产品。

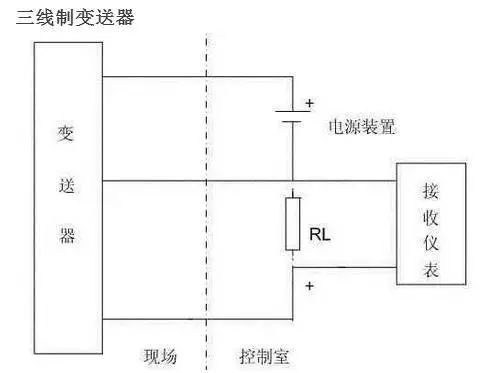

三线制变送器如图三所示，所谓三线制就是电源正端用一根线，信号输出正端用一根线，电源负端和信号负端共用一根线。其供电大多为24V.DC，输出信号有4-20mA.DC，负载电阻为250Ω或者0-10mA.DC，负载电阻为0-1.5KΩ；有的还有mA和mV信号，但负载电阻或输入电阻，因输出电路形式不同而数值有所不同。
三线制变送器接线示意图
四线制的原理
于4-20mA.DC(1-5V.DC)信号制的普及和应用，在控制系统应用中为了便于连接，就要求信号制的统一，为此要求一些非电动单元组合的仪表，如在线分析、机械量、电量等仪表，能采用输出为4-20mA.DC信号制，但是由于其转换电路复杂、功耗大等原因，难于全部满足上述的三个条件，而无法做到两线制，就只能采用外接电源的方法来做输出为4-20mA.DC的四线制变送器了。

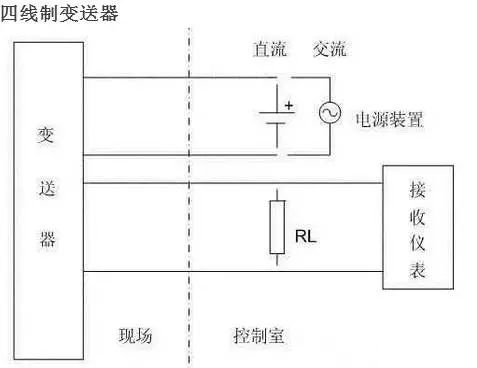

四线制变送器如图二所示，其供电大多为220V.AC，也有供电为24V.DC的。输出信号有4-20mA.DC，负载电阻为250Ω，或者0-10mA.DC，负载电阻为0-1.5KΩ；有的还有mA和mV信号，但负载电阻或输入电阻，因输出电路形式不同而数值有所不同。
四线制变送器接线示意图
两线制、三线制、四线制的区别
各种变送器的工作原理和结构不同，也就决定了变送器的两线制、三线制、四线制接线形式。选型时应根据本单位的实际情况，如信号制的统一、防爆要求、接收设备的要求、投资等问题来综合选择即可。
