浮球液位控制器接线图

浮球液位控制器通常为三线制，用两个浮球，自然下垂时，找出常闭点。低位的浮球并联于启动按钮，高位的浮球串联于停止按钮。

很多时候购买了浮球液位开关但不知如何与外部电路连接。对于如何与外部线路连接分为两种情况：

第一种是工厂型：不知道如何与设备上的线路连接而起到检测水位，输出开关量信号，一般这种情况需要厂家解决机会很少，大部分工厂都会有自己的电路设计师等。

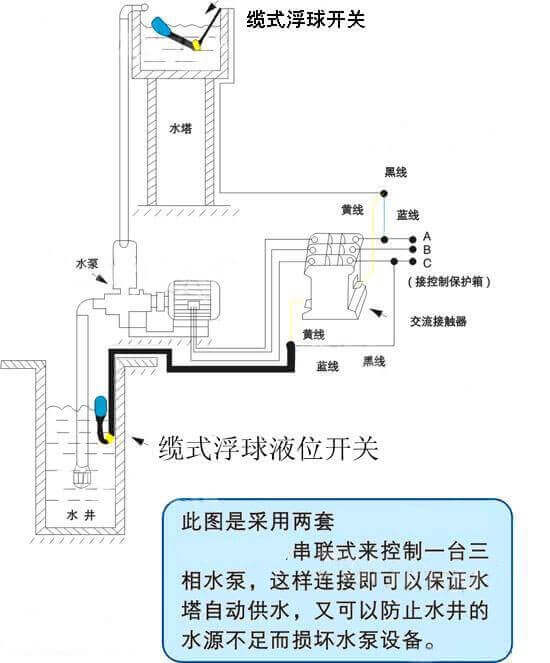

第二种为家用型：基本上不会花费成本去聘请电工人员，涉及到如何连接浮球液位开关使其达到检测水位自动加水或者抽水的功能就不知道了。下面整理了一份外部连接电路图，但是仅限使用于电缆式类别，此类别比较适用于于家庭型用户，成本低及安装、电路等各方面都简单。接线图如下：
