雷达液位计天线分类

雷达液位计天线都有哪些分类？雷达液位计天线种类有哪些？

雷达液位计可应用于连续测量，具有低维护，特性能、高精度、高可靠性，使用寿命长等优点。与接触式仪表相比较，具有很大的优势，微波信号传输不受大气影响，可满足工艺过程中挥发性气体、高温、高压、蒸汽、真空和高粉尘等苛刻环境的要求。以下是雷达液位计天线分类：

1)棒式天线：适合于测量腐蚀性介质，工作压力可达1．6MPa，被测介质温度可达200℃，发射角大，一般在30°，信噪比小，精度较低，但易于清洗，常用于测量运行条件较好、口径较大、测量范围小的槽罐和腐蚀性介质。

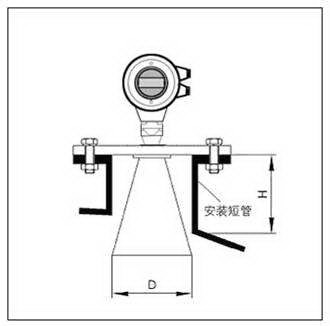

2)喇叭口天线：喇叭口天线喇叭口径大，收发性能好。这种雷达适合于大多数测量，工作压力可达6．4MPa，被测介质温度最高可达350°，而且聚焦性能好，发射角比棒式天线小。用于高频雷达料位计，发射角小，准确度高。许多缓冲罐、储罐、反应罐等都选用此类天线，但不适用于腐蚀性介质的测量。

3)抛物面天线：这算是一种新型天线，多用在高频发射的雷达，由于其发射角只有3.5°，非常适合测量较高目标和饶过障碍物进行测量。

4)导波雷达：通过导波金属或缆绳收发电磁波，属接触测量。由于对粉尘、蒸汽、导波棒上附着的介质等的影响小。

5)套管天线：当介电常数较小(1.6～3)或液面产生持续涡流或容器内装置造成假反射时，应选这类仪表。套管对雷达波有聚焦作用，天线装在导波管中或旁路管中。套管内径大小对雷达波传播时间产生影响，所以在参数设置时，应设置套管内径参数，对行程内时间进行补偿。
