液位传感器正确接线方法

了解液位传感器接线的方法，可以减少液位传感器在运作过程中出现误差，否则很容易会导致液位传感器的损坏，影响测量的准确性。下面介绍液位传感器如何接线。

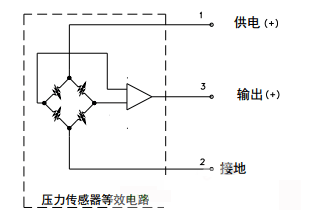

液位传感器是一种常见的测量液位位置的传感器，它是将位的高度转化为电信号的形式进行输出。液位传感器为模块电路，一般输出的信号是电流4-20MA，0-20MA，或电压0-5V，1-5V，0-10V，24V等，通常电流型的是二线或四线制、三线制输出。如果10V  DC的电源无法带动，那么需外接供电源24VDC。这样液位传感器就出现了四个接线端子：供电+，供电-，反馈+和反馈-。

液位传感器接线之电流型二线制接比方式：电源+==供电+；信号+==反馈+，供电-==反馈-，如果不远传只需接24V电压+，-，如果需要远传需要组成回路，比如24V+接压力表+，压力表-接4～20mA+，4～20mA-接24V-就可以，可能中间有端子，要看一下回路图。

液位传感器接线之电压型三线制接线方式：电源+==供电+；电源-(信号-)==供电-；信号+==反馈+，电源-(信号-)。

液位传感器接线之四线制接线方式：电源+==供电+；电源-==供电-；信号+==反馈+，信号-==反馈-。

液位开关和液位传感器的原理相同为何液位开关的接线方法会有所不同呢？是因为液位开关是根据液位传感器的信号输出开启进液或者出液的阀门而使液位保持恒定的一种控制器。也可以说液位开关输出的是一种开关信号，液位开关首先要确定液位的高度，依据这个高度来输出开关量信号。而液位传感器是将液位的高度转化为电信号的形式进行输出。我们可以对电信号进行处理比如和plc、数据采集器或者专用显示器相连输出液位的高度。液位开关和液位传感器的原理虽然相同，但是液位开关是开关控制电路，而液位传感器是相当于变压，变流用的电路元件。
