浮球液位计选型与安装

浮球液位计是基于阿基米德浮力原理和磁耦合作用设计的，浮球随着容器的液位变化而上下移动，由于磁性作用，浮球液位计的干簧管受磁性吸合，从而使传感器内电阻成线性变化，再由转换器将这个阻值的变化转换成4mA～20mA标准直流信号输出，实现远距离的液面检测和控制。

浮球液位计的原理及结构:

浮球液位计主要由浮球、插杆等组成。

浮球液位计通过连接法兰按装于容器顶上，浮球根据排开液体体积相等原理浮于液面，当容器的液位变化时浮球也随着上下移动，由于磁性作用，浮球液位计的干簧受磁性吸合，把液面位置变化成电信号，通过显示仪表用数字显示液体的实际位置，浮球液位计从而达到液面的远距离检测和控制。

浮球液位计选型：

浮球液位计有两种浮动形式，一种是浮球动，导杆不动；另一种则是浮球和导杆同时动。前一种浮球和导杆间不能有杂物，这一点选型时就要注意。后一种要避免导杆溅上杂物，同时这种形式抗介质流动的能力较小，安装定位时要注意避免。

共同点是浮球上下运动时不能有阻碍。安装垂直度要符合要求，在介质存在流动时要避开急流安装，必要时可加强导杆固定或加装静止套。

浮球液位计安装：

1、被测介质不应含有铁磁性杂质。

2、为了防止运输时浮球在密封管上高速滑落或撞击，引起测量带脱出，故仪表在出厂前，用卡箍将浮球固定在密封密管底部,磁钢在密封管顶部。用户在安装使用前应先拆去卡箍，将浮球上升至密封管顶部，然后轻缓地将浮球下移，针针应作相应的转动。

3、仪表的面扳指示为指针式，满度测量时指示数字为喱针方向排列，空度测量时指示数字为逆时针方向排列。

4、仪表出厂时附有安装法兰，用户应有配管道法兰。

5、仪表的安装位置一般选择在量程之半。

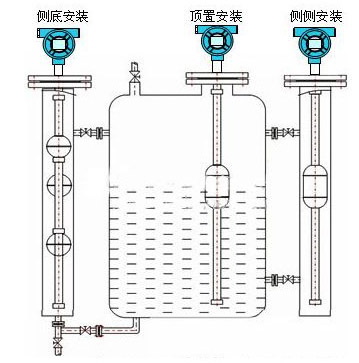

浮球液位计分以下四种安装方式：

1：侧底安装 2：顶置安装 3：侧侧安装
