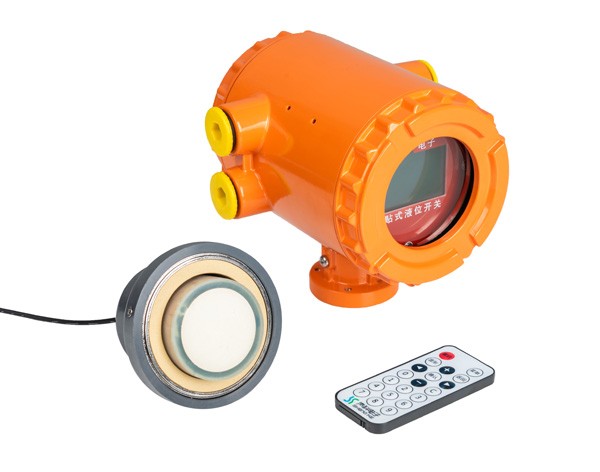

外贴式液位开关又称为外贴式超声波液位开关，是利用超声波技术实现的非接触式液位开关，其测量探头安装在容器外壁上，属于一种从罐外检测液位的完全非接触检测仪表，仪表测量探头发射超声波，并检测其在容器壁中的余振信号，当液体漫过探头时，此余振信号的幅值会变小，这个改变被仪表检测到后输出一个开关信号。
外贴式液位开关是一款结合超声波检测技术的非接触式液位检测仪表。借助特别的探头设计和非接触式检测，使其特别适合有卫生要求，高压、放射性、有毒、腐蚀等特殊场合的应用。其简单的安装方式和高的防护等级，保证整机可以在恶劣环境下长期工作。仪表调整简单、操作方便，是一款非常易用的仪表。

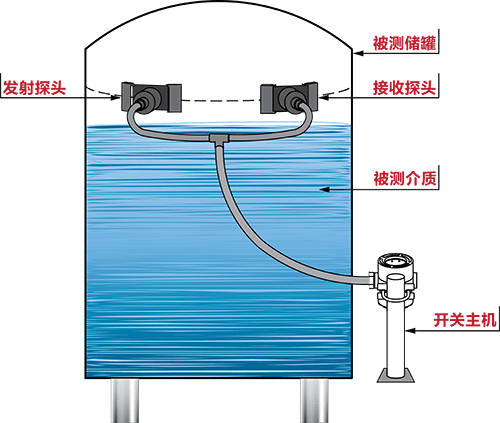

↑外贴式液位开关测量示意图
外贴式液位开关采用超声波技术，测量精度不受罐体形状、介质类型和介质温度的影响，在极端环境下仍能稳定的工作。该产品安装在储罐/管道外，只有金属传感器伸到储罐/管道内。由压电晶体发出的超声波只在金属传感器内传输，这样可确保超声波信号传输质量。当储罐中的液体接触到传感器，压电晶体发射的超声波受到抑制。仪表处理单元检测到这个变化之后由输出单元输出报警信号。由于只有金属传感器在储罐内，没有任何可移动部件，外贴式液位开关基本不需要维护。
外贴式液位开关能对液位进行连续监测。配有多路可编程继电器，用于液位开关或液位控制功能。嵌入式液位控制器替换了外部控制硬件，因此可降低成本。适用于对卫生要求严格的食品罐、医药卫生罐及强腐性罐，信号处理模块采用单片机控制有效克服了由于一个罐上同时装高报、高低报、低报之间的干扰、间断拌热罐冷凝水爆烈产生的干扰及其它电磁干扰产生的闪报。
外贴式液位开关可广泛适用于各种液体的液位检测，主要用于监测容器内液面的高度，实现高、低位报警功能，相比于传统的液位开关，其不与介质接触的测量方式，不仅测量精度高，而且不用在容器壁上面开孔，不用动火，实现真正意义上的非接触式测量控制，这种测量技术不受介质密度、介电常数、导电性、反射系数、压力、温度、沉淀等因素的影响。外贴式液位开关特别是在有毒的、强腐蚀的、易燃易爆等危险品液体的测量中具有不可替代性。
陕西声科外贴式液位开关适用范围
| 适用因素 | 要求 |
|---|---|
| 被测容器 |
|
| 被测液体 |
|
| 被测处温度 | 容器底部罐壁（装测量探头位置）温度决定选择适用的探头，常温探头在（-196℃～120℃），高温在（60℃～200℃）。 |
| 环境温度 | 主机放置处温度决定仪表主机选型，常温型（-20℃～70℃），低温型（-40℃～70℃） |
| 环境湿度 | （0%～95%）RH |
| 防爆等级 | ExdIICT6 |
| 防护等级 | IP65、IP67 |
陕西声科外贴式液位开关性能指标
| 外贴式液位开关 | |
|---|---|
| 电源 | DC 24V |
| 输出信号 | 继电器输出（无源节点） |
| 继电器容量 | （DC 30V 6A）、（AC 250V 6A) |
| 重复性误差 | ±5mm |
| 可测壁厚 | 最大60mm |
| 容器材质 | 钢、不锈钢、玻璃、不发泡塑料等密实材料 |
| 可测介质 | 纯净液体、乳状液体、悬浮状液体 |
| 环境温度 | -40℃～ 100℃、-60℃～ 200℃ |
| 环境湿度 | （0%～95%）RH |
| 额定功率 | 3W |
| 电器接口规格 | M20 x 1.5 |
| 外壳材质 | 铸铝 |
| 外壳防护等级 | IP65、IP67 |
| 防爆标志 | ExdIICT6 |
| 重量 | 2 KG |
| 外形尺寸 | 长158mm x 宽112mm x 高148mm |
安装方法
